INSTALAÇÕES
DE
RECUPERADORES INSERIVEIS

INTRODUÇÃO AOS INSERIVEIS (CASSETES)
Os modelos inseriveis não são especialmente indicados para aquecimento de quartos, pois os ventiladores não tem potencia para vencer as distancias das condutas de distribuição de ar quente.
Por outro lado a maioria das marcas não possui um sistema que permita fechar a saída da sala, quando se pretende o calor apenas para os quartos. Alem disso o ar distribuído para os quartos é ar extraído da sala.
No entanto por serem sistemas que no seu conjunto saem mais barato e de fácil instalação são muitas vezes usados para aquecimento de quartos próximos.
Obtêm-se bons resultados em quartos ao lado do recuperador ou no piso superior, logo por cima (2 a 4 metros).
A maioria deste tipo de recuperadores não permite desligar os ventiladores.

A - INSERIVEIS COLOCADOS EM LAREIRAS EXISTENTES COMO REMOÇÃO MÍNIMA
B - INSERIVEIS COLOCADOS EM LAREIRAS EXISTENTES COM REMOÇÃO TOTAL
C - INSERIVEIS EM INSTALAÇÕES DE RAIZ

VEJA O FILME

DE DEMONSTRAÇÃO

COM INSTALAÇÃO DE INSERIVEIS

A - INSERIVEIS COLOCADOS EM LAREIRAS EXISTENTES COMO REMOÇÃO MÍNIMA

- COMO SE PODE OBSERVAR, INSTALAR UM RECUPERADOR NUMA LAREIRA EXISTENTE NÃO É SÓ ENFIAR UMA PONTA DE TUBO NA CONDUTA EXISTENTE (QUANDO EXISTE) MAS SIM VERIFICAR AS CONDIÇÕES EXISTENTES NA LAREIRA A INTERVIR.
- O TRABALHO DEVE SER EXECUTADO QUE O RECUPERADOR A COLOCAR, DURE MUITOS ANOS E PERMITA A LIMPEZA POSTERIOR DA CONDUTA DE FUMOS COM FACILIDADE.
- DEVE IMPEDIR-SE QUE OS CHEIROS A FULIGEM DA INSTALAÇÃO ANTIGA SEJAM LIBERTADOS

EXEMPLO Nº 1

TRATA-SE DE UMA LAREIRA ABERTA CONSTRUÍDA EM OBRA NUNCA ANTES UTILIZADA

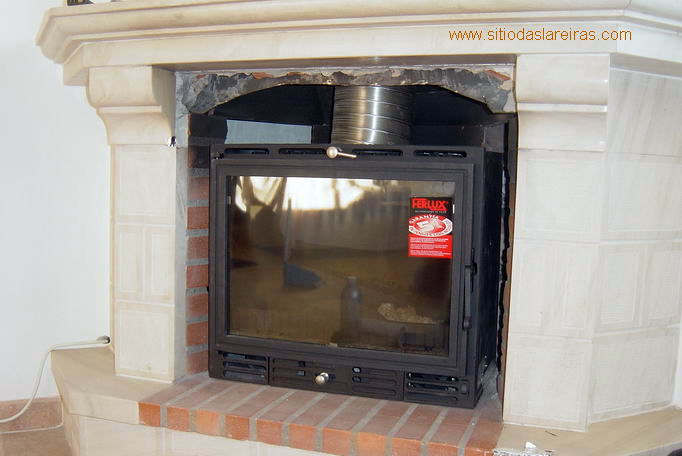

INSTALAÇÃO SIMPLES, POIS EXISTIA UM CONDUTA INOX SENDO FAÇIL A CONEXÃO AO RECUPERADOR

RECUPERADOR RIGA 54 DA EDILKAMIN


LAREIRAS EXISTENTE A ALTERAR	DEMOLIÇÃO PARCIAL DOS TIJOLOS	DEMOLIÇÃO PARCIAL DOS TIJOLOS

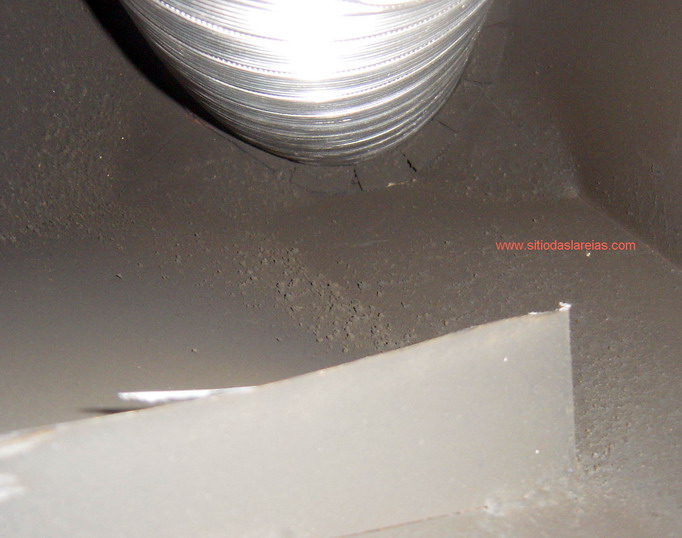

DEMOLIÇÃO TERMINADA	LIGAÇÃO DA CONDUTA DE FUMOS INOX À EXISTENTE	RECUPERADOR COLOCADO


LAREIRA APÓS A COLOCAÇÃO DO RECUPERADOR INSERIVEL	LAREIRA COM A MONTAGEM DE RECUPERADOR INSERIVEL TERMINADA

EXEMPLO Nº 2

TRATA-SE DE UMA LAREIRA ABERTA CONSTRUÍDA EM OBRA JÁ BASTANTE UTILIZADA, QUE NÃO POSSUÍA QUALQUER CONDUTA DE FUMOS
FOI COLOCADA UMA CONDUTA NOVA NO SEU INTERIOR, MAS NÃO FOR VEDADA EM CIMA PARA DEIXAR SAIR OS ODORES DA FULIGEM ANTIGA
NESTE CASO O CALOR DA CONDUTA DE FUMOS NÃO É APROVEITADO E HÁ ALGUMAS PERDAS DE RENDIMENTO.
NESTE CASO O CLIENTE NÃO PERMITIU A ABERTURA FRONTAL DE HOTTE PARA LIMPEZA DA MESMA

RECUPERADOR BLOCO 7 DA CHAMA


DEMOLIÇÃO TOTAL DOS TIJOLOS E ABERTURA PARA A LIGAÇÃO ELECTRICA	LAREIRA APÓS A COLOCAÇÃO DO RECUPERADOR INSERIVEL

EXEMPLO Nº 3

LAREIRA ABERTA CONSTRUÍDA EM OBRA NUNCA UTILIZADA
FOI FABRICADA UMA MOLDURA REDONDA PARA MANTER A FORMA ORIGINAL

RECUPERADOR LUCE 54 DA EDILKAMIN

EXEMPLO Nº 4

A LAREIRA ABERTA EXISTENTE POSSUÍA CONDUTA INOX MAL INSTALADA POIS A SUA UNIÃO ESTAVA VEDADA COM LÃ DE ROCHA
PROVOCANDO CHEIROS E PERDAS DE CALOR ESTANDO TAMBÉM OBSTRUÍDA PELOS FERROS DA LAJE QUE TIVEREM QUE SER CORTADOS

NESTE CASO FOI NECESSÁRIO PROCEDER À REMOÇÃO TOTAL DA CONDUTA, SENDO FEITA UMA ABERTURA NA FRENTE DA "HOTTE" DA LAREIRA, PARA PERMITIR A CORRECTA INSTALAÇÃO DA NOVA CONDUTA, ASSIM COMO POSSIBILITAR O CORTE DE ALGUNS FERROS EXISTENTES NA ZONA DA LAJE, QUE IMPEDIAM A PASSAGEM DO FUMO E A LIMPEZA FUTURA DA CONDUTA.


PERFURAÇÃO	DEMOLIÇÃO	CORTE DA CONDUTA ANTIGA	REMOÇÃO DA CONDUTA ANTIGA E LÃ DA ROCHA EXISTENTE

VISTA DO INTERIOR APÓS TER SIDO RETIRADA A CONDUTA

PASSAGEM DA LAJE, FERROS A CORTAR

CONDUTA NOVA INSTALADA E BEM VEDADA

REPOSIÇÃO DA PAREDE DEIXANDO GRELHA PARA DESPRESSURIZAÇÃO


DEMOLIÇÃO DOS TIJOLOS NA SUA TOTALIDADE	REMOÇÃO DA LÃ DE ROCHA EXISTENTE

EXEMPLO Nº 5

TRATA-SE DE UMA LAREIRA ABERTA CONSTRUÍDA EM OBRA. A NOVA CONDUTA DO RECUPERADOR ENTROU PERFEITAMENTE PELA EXISTENTE

RECUPERADOR - A 52 DA SALGUEDA


LAREIRA COM O INTERIOR JÁ RETIRADO RECUPERADOR COLOCADO	NÃO SENDO POSSÍVEL LIMPAR E BARRAR O INTERIOR DA HOTTE, PORQUE O CLIENTE NÃO PRETENDEU ABRIR FRONTALMENTE. E PORQUE NINGUÉM CABE DENTRO DA HOTTE NESTE CASO NÃO PROCEDEMOS À SELAGEM DA CONDUTA NO TOPO O QUE NOS IMPEDE DE APROVEITAR O SEU CALOR. NÃO SENDO NESTE CASO A SALA COM GRANDES DIMENSÕES ESTAS PERDAS DE CALOR NÃO SÃO IMPORTANTES.	SELAGEM NA ZONA ONDE É POSSÍVEL PARA EVITAR FUGAS DE CALOR E PARA APROVEITAR O CALOR EXTERIOR DO CÁRTER DO RECUPERADOR.


SELAGEM TERMINADA FOI USADO TIJOLO YTONG, GESSO E SISAL NOTE-SE A GRELHA DE SAÍDA DE AR DO ESPAÇO ENVOLVENTE DO RECUPERADOR	UMA PEQUENA PLACA DE VERMICULITE PARA ISOLAR O CALOR DIRECTO DO TUBO O ESPAÇO ENVOLVENTE DO RECUPERADOR TEM CIRCULAÇÃO DE AR ATRAVÉS DE 2 GRELHAS	TRABALHO PRATICAMENTE TERMINADO NOTE-SE A GRELHA DE ENTRADA DE AR PARA O ESPAÇO ENVOLVENTE DO RECUPERADOR

EXEMPLO Nº 6

LAREIRA COM HOTTE E CONDUTA EM ALVENARIA

RECUPERADOR INSERT 70 GV DA SALGUEDA


VISTA DO INTERIOR DA HOTTE - CONTEM CONDUTA EM ALVENARIA INAPROPRIADA	CONDUTA DE FUMOS USADA A DEMOLIR



ABERTURA FRONTAL DA HOTTE 600X500 mm PARA DEMOLIÇÃO DA CONDUTA
DE FUMOS, E RETIRAR A CAMPÂNULA DE BETÃO E LIMPEZA DO INTERIOR DA HOTTE	CONDUTA DE FUMOS RETIRADA, E RESTOS A RETIRAR


ZONA COM FULIGEM A BARRA COM GESSO ESTUQUE APÓS ESCOVAGEM. AO LADO PODEMOS VER UM TUDO DE ESGOTO ISOLADO COM LÃ DE ROCHA, IRÁ SER TAPADO	COLOCAÇÃO DA CONDUTA DE FUMOS


CONDUTA DE FUMOS, NOVA EM INOX 200 mm EXISTINDO ESPAÇO FOI COLOCADA ATÉ AO FIM DA CONDUTA ANTIGA, SEM NECESSIDADE DE DEMOLIR O CORETE NO PISOS SUPERIOR	CONDUTA DE FUMOS SELADA NA ZONA DA LAJE COM GESSO + SISAL A ZONA COM LÃ DE ROCHA DO ISOLAMENTO DA CONDUTA DE ESGOTO QUE PASSA NA CORETE, FOI DEVIDAMENTE TAPADA PARA NUNCA LIBERTAR PÓ PARA O AR DA SALA.


ABERTURA PARA UMA DAS GRELHA DE ENTRADA DE AR PARA O ARREFECIMENTO DA HOTTE E O CONSEQUENTE APROVEITAMENTO DE CALOR. LEVA UM GRELHA EM CADA LADO SEMPRE QUE POSSÍVEL	ABERTURA FRONTAL TAPADA COM TIJOLO YTONG. - VISUALIZAÇÃO DA GRELHA FRONTAL 30X15 cm, ABERTURA ESSA POR ONDE SAI O CALOR DA HOTTE REAPROVEITANDO-O PARA O AQUECIMENTO DA SALA	VISTA GERAL COM O TRABALHO TERMINADO - VISUALIZAÇÃO DE UMA DAS DUAS GRELHAS LATERAIS 15X15 cm, PARA A ENTRADA DE AR PARA ARREFECIMENTOS DA HOTTE

EXEMPLO Nº 7

RECUPERADOR OB 150 DA CHAMA

B - INSERIVEIS COLOCADOS EM LAREIRAS EXISTENTES COM REMOÇÃO TOTAL

RECUPERADOR CRISTAL 100 DA NÓRDICA	ESTE RECUPERADOR TEM A POSSIBILIDADE DE FECHAR A SAÍDA DE AR QUENTE PARA A SALA.
	NESTE RECUPERADOR OS VENTILADORES PODEM SER DESLIGADOS.

LAREIRA ANTIGA EXISTENTE
PEDRAS TODAS FISSURADAS - POR MÁ COLOCAÇÃO	HOTTE EM ALVENARIA TODA FISSURADA	A ZONA SUJA COM FULIGEM FOI BARRADA DEPOIS DE ESCOVADA


CONDUTA DE AR QUENTE PARA O QUARTO	HOTTE E PRATELEIRAS EM GESSO CARTONADO "PLADUR)	BANCADA EM FORRA CERÂMICA

C - INSERIVEIS EM INSTALAÇÕES DE RAIZ

HELIOS INOX - SALGUEDA


ESTRUTURA PARA O GESSO CARTONADO (PLADUR) ONDE SE PODE VER A BASE DE SUPORTE DO RECUPERADOR INSERIVEL	ABERTURA PARA A COLOCAÇÃO DO RECUPERADOR VISUALIZAÇÃO DA ENTRADA DE AR EXTERIOR PARA A HOTTE	VISTA DO INTERIOR DA HOTTE
