SPARTHERM  SERIE LINEAR




COM PORTA 3S OU 4S  saber (+)

C. PORTA 4S INOX ESCOVADO : 3.850 €


CONDUTA DE FUMOS COM  200 mm

ABAIXO DE 5 METROS  A CONDUTA TERÁ QUE TER UM  DIÂMETRO SUPERIOR





DIMENSÕES:
Largura da porta:

0.875 cm

Altura da porta: 0.435 cm
Profundidade int.: 0.480 cm

Largura: 1.055 cm
Altura: 1.15cm
Profundidade:  0.615cm



   O RECUPERADOR VARIA AH SERIE LINEAR É UM MODELO INDICADO PARA QUEM PRETENDE UM RECUPERADOR COM UM FORMATO MODERNO, SIMPLES E DISCRETO COM PORTA DE EMBUTIR.

 -AO POSSUIR UMA GRANDE ÁREA DE AÇO EM CONTACTO COM O CALOR E UMA SERIE DE ALHETAS DISSIPADORAS DE ENERGIA É O APARELHO IDEAL PARA SER USADO EM AQUECIMENTO CENTRAL A AR, PODENDO SER MELHORADO COM INSUFLAÇÃO FORÇADA DE AR EXTERIOR, NOMEADAMENTE NOS CASOS EM QUE O AR NÃO POSSA SER DISTRIBUÍDO POR CONVECÇÃO.
 (EX.  QUARTOS AO MESMO NÍVEL DO RECUPERADOR COM DISTRIBUIÇÃO DE AR PELO PAVIMENTO
 ver (+)

AO FAZER A SUA ESCOLHA TENHA EM ATENÇÃO QUE QUANTO MAIOR FOR O RECUPERADOR, MAIS LENHA NECESSITA PARA OBTER O MÁXIMO DO SEU RENDIMENTO


MODELO VARIA AH

RECUPERADOR INSTALADO ISOLAMENTO FRONTAL EM VERMICULITE

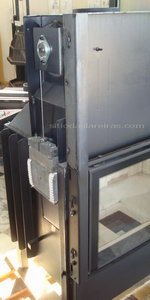

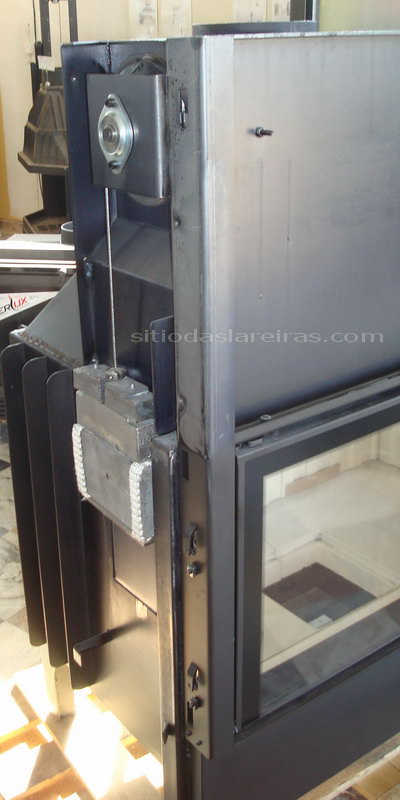

PORTA DESCIDA

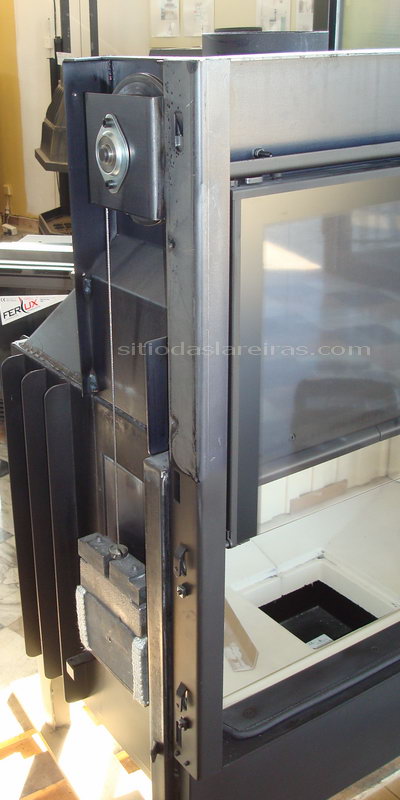

PORTA SUBIDA

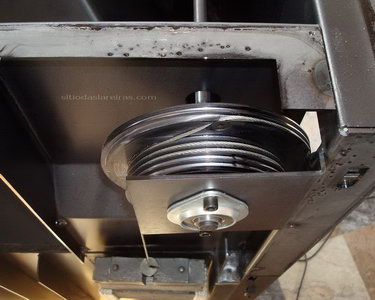

 ENTRADA DE AR EXTERIOR E DISTRIBUIÇÃO POR CONVECÇÃO NATURAL   O CÁRTER FOI RETIRADO PARA SE VISUALIZAR

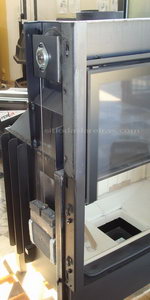

O SISTEMA DE CONTRAPESO



ALHETAS DISSIPADORAS

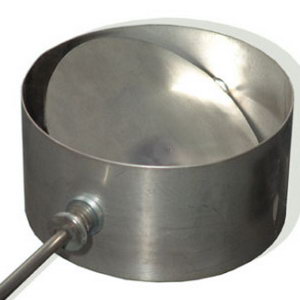

REGISTO SE NECESSÁRIO

ENROLADOR ESPECIAL

(O CÁRTER ESTÁ RETIRADO)

REGISTO ADAPTADO POR NÓS
QUANDO O RECUPERADOR É LIGADO A CONDUTAS ACIMA DE 8 METROS

(O CÁRTER ESTÁ RETIRADO?

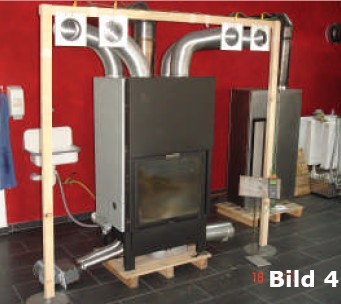

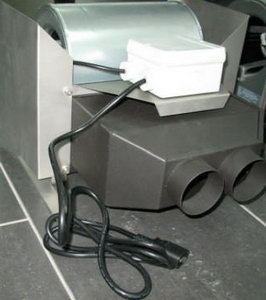

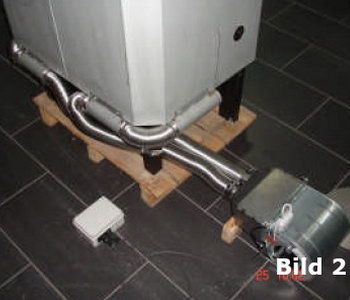

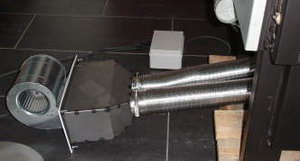

 MONTAGEM DE UM SPARTHERM COM REFORÇO DE VENTILAÇÃO







  VENTILAÇÃO COM BAIXA PRESSÃO AUMENTA  O RENDIMENTO DO RECUPERADOR, IDEAL PARA SALAS GRANDES E QUARTOS A POUCA DISTANCIA


  NOTA :

A VENTILAÇÃO COM ALTA PRESSÃO  EXIGE MODIFICAÇÕES NO CÁRTER, OBRIGANDO À SUA CALAFETAGEM
 PERMITINDO DESTE MODO VENCER  AS PERDAS DE CARGA DE CONDUTAS COM MAIOR DISTÂNCIA

EM BREVE  PROMETEMOS COLOCAR AQUI MAIS PORMENORES

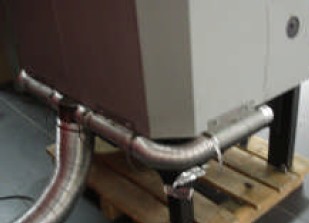

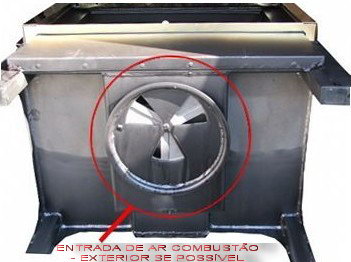

ENTRADA DE AR EXTERIOR PARA COMBUSTÃO
REGULÁVEL JUNTO Á PORTA DO RECUPERADOR

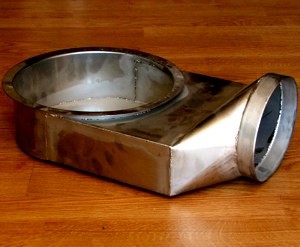

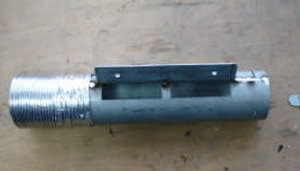

PEÇA PARA PERMITIR A VENTILAÇÃO COM ALTA PRESSÃO
ESTA PEÇA TERÁ QUE SER COLOCADA NA ENTRADA DE AR DA COMBUSTÃO
FICANDO O CIRCUITO DE COMBUSTÃO E RECUPERAÇÃO COM ENTRADAS SEPARADAS

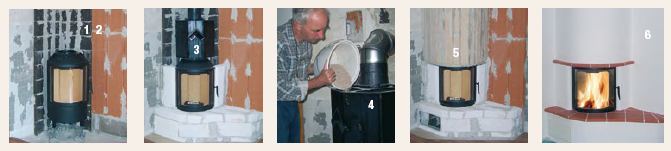

 MONTAGEM DE UM SPARTHERM COM REFORÇO DE INÉRCIA




    UMA PEÇA METÁLICA É INTRODUZIDA ENTRE A CONDUTA E O RECUPERADOR, DEPOIS É CHEIA DE AREIA OU CHAMOTE E EIS UM ACUMULADOR EXTRA
ESTA INSTALAÇÃO É O IDEAL PARA MODELOS DE PEQUENA DIMENSÃO E É DESNECESSÁRIA  EM RECUPERADORES VENTILADOS

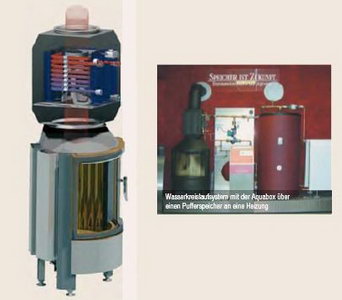

 MONTAGEM DE UM SPARTHERM COM DEPÓSITO DE AQUECIMENTO DE AGUA



 UMA PEÇA METÁLICA (DEPÓSITO ACUMULADOR) É INTRODUZIDA ENTRE A CONDUTA E O RECUPERADOR
A MESMA FORNECERÁ AGUA QUENTE A UM DEPÓSITO EXTERNO. PODE DESTE MODO SER USADO EM CONJUNTO COM AQUECIMENTO SOLAR TÉRMICO
